互感器综合测试仪直流电阻测试仪做工精细的详细视频已经上传,我们的视频将带您领略产品的独特设计、卓越品质以及出色性能,让您对它有更深刻的认识和了解。

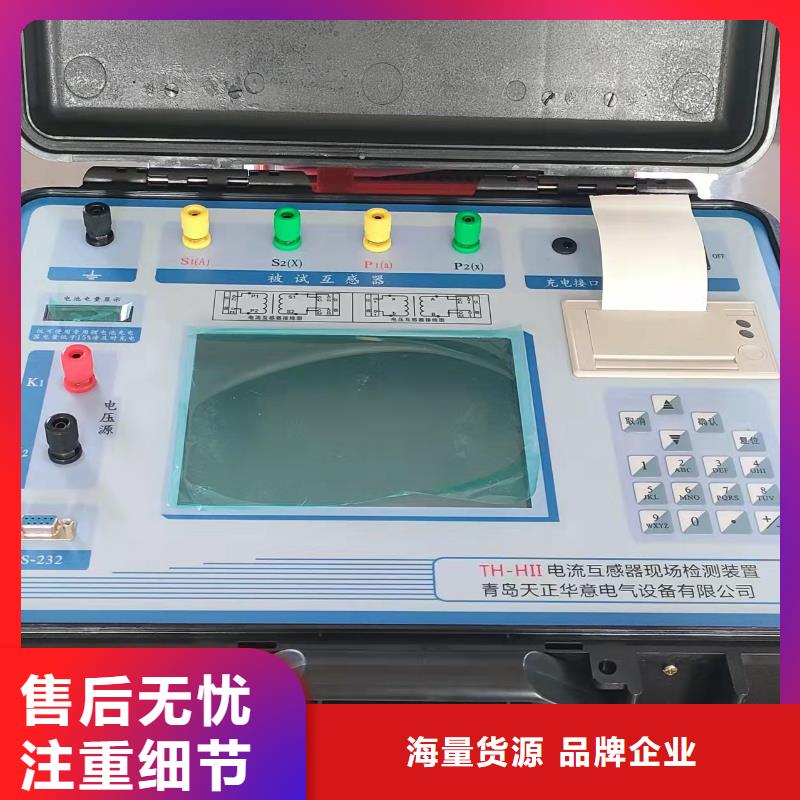

以下是:安徽马鞍山互感器综合测试仪直流电阻测试仪做工精细的图文介绍
安徽马鞍山互感器综合测试仪上下键在历史数据查阅功能屏中用来翻阅记录;?左右键在测试参数设置功能屏中用来切换可选的项目,可根据屏幕上方的提示用左右键在这些档位中连续切换,选至需要的数值或项目;键:确定键,在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项(反色显示的功能条),在输入参数时,作用是开始输入和结束输入并使刚键入的数字有效。退出键:返回键,按下此键均直接返回到主菜单;如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键:在测试结果下,按存储键可存储当前项目测试结果。查询键:在主菜单下按下查询键,可查询已存储的数据记录。设置键:在主菜单下按下设置,可快速进入参数设置屏。F1~F5键:辅助功能键。F4是打印功能键。切换、自检、帮助、开关键:现为保留按键,无实际用途。四、液晶界面液晶显示界面主要有九屏,包括主菜单和八个功能界面,下面分别加以详细介绍。
安徽马鞍山互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151.CT校验:152.CT直阻测量:153.PT变比极性测量:16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件,其精度直接影响计量装置对用户电费计量的准确性;因此对电流互感器的定期检测是电力部门必须要做的工作;目前国内传统的互感器检定方法大多采用比较测差法,即在进行检定互感器时,将被检互感器二次接负荷(常用负荷箱代替),与同变比的标准互感器进行比较,由升流(升压)器给二者提供一次电流(电压),而二者的二次差流(差压)信号输入校验仪,由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法,需要大电流(电压)电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A,电源设备容量高达数十千伏安,体积庞大,且接线困难,在现场检定互感器很不方便。针对以上这种情况,我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪;本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪,在进行互感器检定时,不需要调压器、大电流升流器和标准互感器及负荷箱,只需带上本仪器就可按标准测量电流互感器的比差和角差,还可测量电流1%~120%间任意百分比的比差和角差;可直接测量电流互感器和电压互感器的变比;可定性的测量电压互感器的比差和角差;可现场测量电流和电压互感器的实际二次负荷,检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。
天正华意电气设备(马鞍山市分公司)是一家经相关部门批准注册的企业,是一家经营、批发、加工各种 工频交流耐压试验装置为一体的公司,公司以“用心服务”为核心价值,凭着良好的信用、专业水平和不懈努力与多家企业建立了长期的合作关系。公司一直秉承以用户需求为核心,在专注本地市场开拓的同时,为企业及个人提供优质的服务,用心的服务赢得了众多企业的信赖和好评,在安徽马鞍山逐渐树立起公司良好品牌。公司不仅仅提供专业的服务,同时还建立了完善的售后服务体系。我们相信,通过我们的不断努力和追求,一定能够实现与您的互利共赢!
安徽马鞍山互感器综合测试仪 励磁数据:点击“上页” 、“下页”即可实现数据的上下翻。保 存:点击“保存”选项,按下即可将当前所测数据保存,保存成功后,状态栏显示“保存完毕”。并且可在数据查询菜单中进行查看。误差曲线:点击“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置,设定参数后,选择5%或10%误差曲线即计算出的误差曲线。 自定义打印:程序会按照表格中的10个电流值进行打印。以下四项为误差曲线计算时的设置项:额定负荷 :CT二次侧额定负荷。 额定二次 :CT的二次侧额定电流ALF :准确限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数。5% :自动计算出5%误差曲线数据并显示误差曲线。10% :自动计算出10%误差曲线数据并显示误差曲线。8.2、CT变比极性试验 进入CT变比极性菜单后首先选择测试方式,对于套管CT,或者一次阻抗过大无法升电流来测量变比时,或接线位置过高不便携带沉重的电流线连接时,请选择电压法。1:电流法变比极性测试。1)参数设置: 进入测试界面见图6。一次侧测试电流: 0 ~600A,测试仪P1、P2端子输出的电流; 二次侧额定电流: 1A或5A。2)试验: CT一次侧接P1、P2,CT二次侧接S1、S2,不检测的二次绕组要短接,设置二次侧额定电流及编号后,合上功率开关,选择“开始”选项,试验即开始。上方白色状态栏会有提示“正在测试”,直至试验完毕退出自动测试界面,或按下”停止”人为中止试验,装置测试完毕后会自动停止试验,试验完成后,即显示变比极性测试结果。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。
